Эквалайзер и Активар

Эквалайзер и Активар – Ваше решение в области     повышения качества электроэнергии!

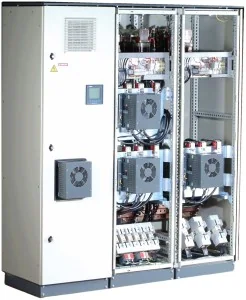

 Equalizer & Activar компании Elspeс (Израиль)

Эквалайзер и Активар – сверхбыстрые, без переходного процесса системы экономии и улучшения качества электроэнергии в масштабе реального времени.

Эквалайзер — система работающая без переходного процесса в масштабе реального времени.

Используется для компенсации реактивной энергии за один цикл электросети ( 5-20 мсек) для быстроменяющихся нагрузок.

Активар — система работающая без переходного процесса.

Используется для компенсации реактивной энергии любых нагрузок за 3-4 сек.

Возможные конфигурации систем:

• Базисная система включает реакторы (индукторы) для ограничения бросков тока.
• Detuned (несогласованная) система включает реакторы для избежания резонанса с трансформатором, а также для фильтрации до 50% от 5-ой гармоники.
• Tuned (настроенная) система индивидуально разработанная для полной фильтрации 5-ой и 7-ой гармоник.

Особенности систем:

•

  Особенности системы ELSPEC

  Переключение конденсаторных групп без переходного процесса с использованием электронных элементов переключения;

• Фильтрация гармоник;
• Точный контроль за коэффициентом мощности, даже в присутствии гармоник;
• Понижение температурного режима конденсаторов и индукторов благодаря уникальной особенности включения конденсаторных батарей;
• Встроенный 3-фазный анализатор сети, измеряющий все сетевые параметры, включая гармоники и сохраняя их
• Уникальные возможности автоматического контроля за работой системы и отчёта о состоянии электросети с помощью мощного ПО POWERIQ.

Преимущества:

• Сберегают Электроэнергию;
• Уменьшают расходы на эксплуатацию и содержание электросети;
• Не наносят ущерба чувствительному электронному оборудованию на предприятии;
• Cтабилизируют сеть, уменьшают потери и повышают пропускную способность предприятий.
• Резко увеличенная продолжительность жизни элементов переключения и конденсаторов;

Единственное различие между Эквалайзером и Активаром — это разница во времени полного сбора данных: от 5 — 20 миллисекунд для Эквалайзера. по сравнению с  3 — 4 секундами для Активара. Поэтому Эквалайзер предлагает несколько дополнительных выгод:

• моментальная компенсация реактивной энергии в сети;
• сглаживает падения напряжения или мигания в случае резко меняющихся нагрузок (например точечная сварка или запуск электродвигателей);
• повышенная производительность для таких локальных энергосистем как дизель генераторы и ветряные генераторы.



Контролер:

Это полноценный измерительный прибор, с графическим жидкокристаллическим (LСD) дисплеем, который измеряет все параметры каждого цикла сети. Он включает графический жидкокристаллический (LCD) дисплей, аналоговую и цифровую плату, цепи управления электронных переключателей и цепи связи.

Реакторы:

Используемые реакторы имеют высокую точность в соответствии с их указанной номинальной величиной. Detuned-несогласованные реакторы предотвращают резонанс путем смещения резонансной частоты конденсаторов ниже первой доминирующей гармоники (обычно 5-ая гармоника). Tuned-согласованный реактор проектируется по заказу (для абсорбирования 5-ой и 7-ой гармоник).

Конденсаторы:

Используются конденсаторы с низкими потерями (0,25W/kVAr) типа МКР в циллиндрическом аллюминиевом кожухе. Конденсаторы подключаются в момент, когда ток равен 0 и работают в режиме сканирования, чтобы уменьшить влияние перегрузок и температуру, а также продлить срок эксплуатации (статистически продолжительность эксплуатации более 10 лет).







Модуль переключения:

Модуль переключения включает в себя электронные элементы переключения, которые обеспечивают надежную, высокоскоростную, без переходных процессов работу. Каждый модуль может переключать до трёх  групп конденсаторов, используя электронные переключатели на каждую 3-х фазную группу конденсаторов.

POWERIQ – мощная SCADA система для сбора результатов измерений с приборов и последующего анализа параметров электросети, включая гармоники, имеющая Intranet и Internet поддержку.

Это программное обеспечение отображает состояние системы, также как и результаты измерений на многочисленных экранах, работающее в среде MS Windows. Продолжительность записей ограничивается только размером жесткого диска компьютера. Программное обеспечение имеет Intranet и Internet поддержку.
